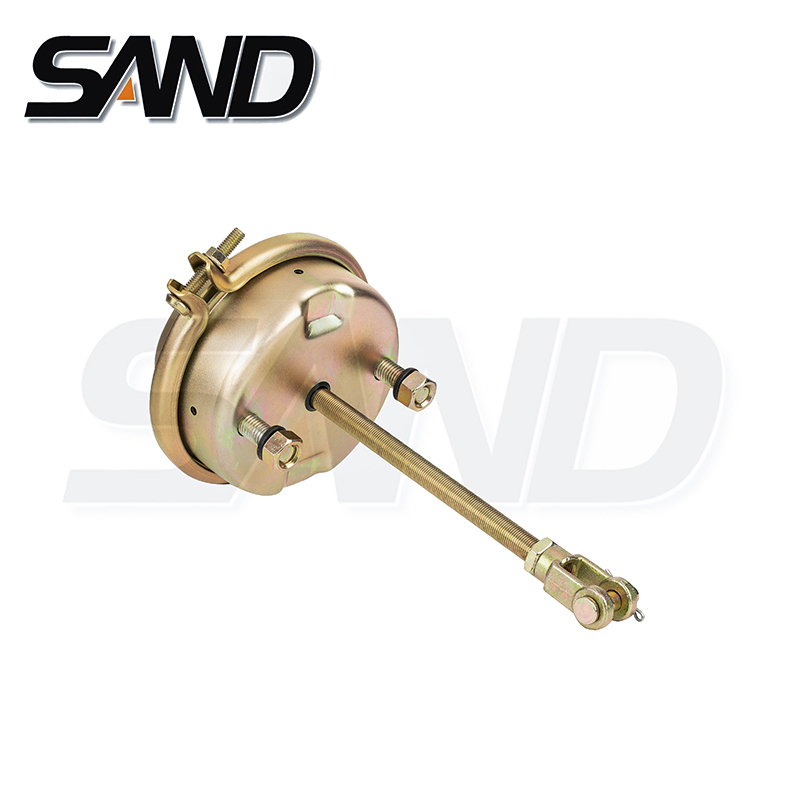

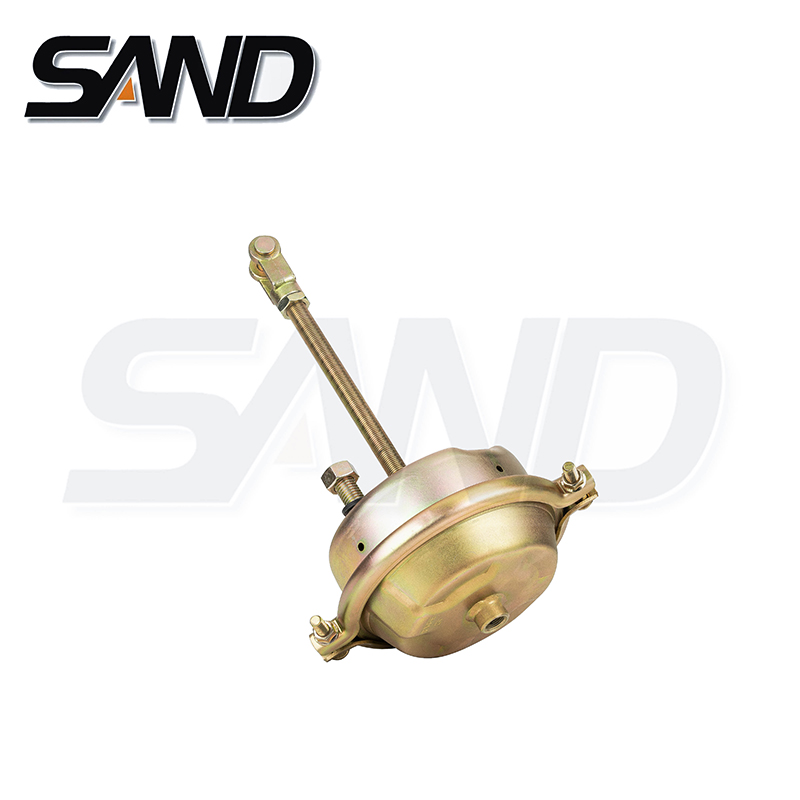

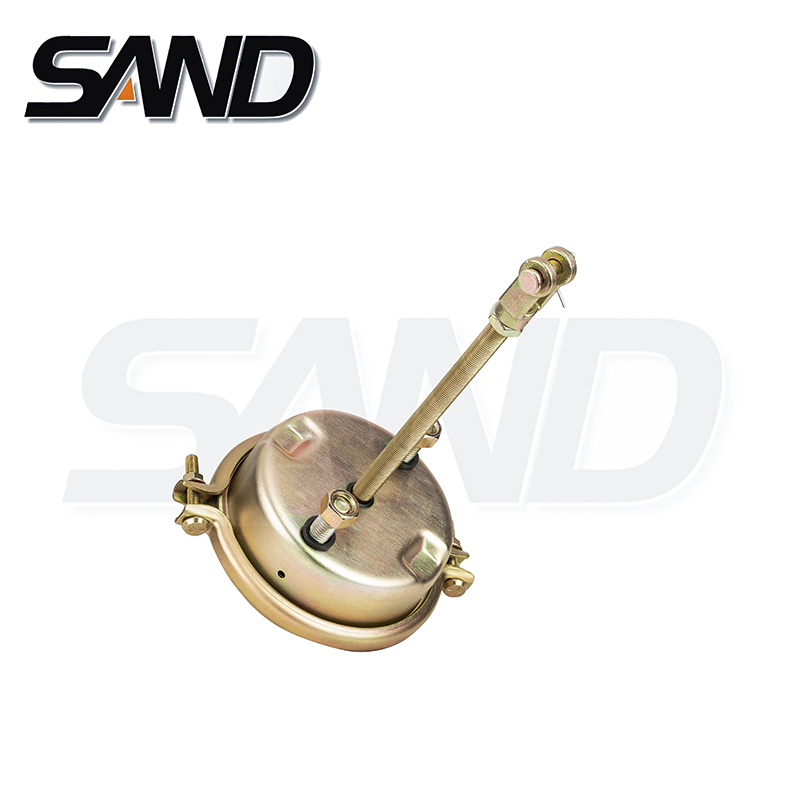

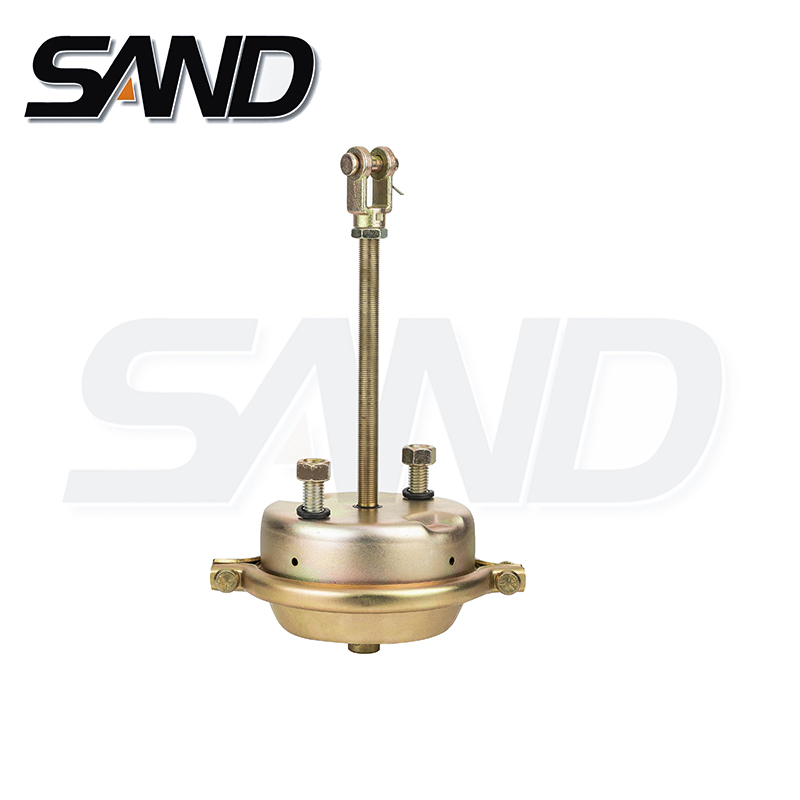

Câmara de Freio S-cam
product
Câmara de Freio S-cam
product

Câmara de Freio S-cam

Número OE  :  BZ3372-II33455; A2671
Adequado para:

Desenho Detalhado

  • Câmara de Freio S-cam
  • Câmara de Freio S-cam
  • Câmara de Freio S-cam
  • Câmara de Freio S-cam
  • Câmara de Freio S-cam
  • Câmara de Freio S-cam
Contate-nos

PREV：No previous article
NEXT：No next article

Parâmetros
TIPO SD NUMERO OE KNORR/WABCO NÚMERO DA PEÇA AVC M1 M2 α β L1 L2
12G SD51006 57 Z1/4 Z1/4D 0 45 225
16G SD51001 64 / Z1/4 / 45 240
SD51001D 64 Z3/8 Z3/8 -90 45 266
16GL SD51001L BZ3372-II33455 75 1/4NPTF D 1/4NPTF 90 45 228
20G SD51002 57 / 3/8"NPTF / 90 350
SD51002N01 3/8"NPTF 60 225
SD51002N03 Z1/4 45 250
SD51002N04 3/8"NPTF / 90 45 275
SD51002D 3/8"NPTF D -90 45 222.5
24G SD51003N01 57 / Z3/8 / 45 230
SD51003N03 60 225
SD51003N05 1024L Z1/4 45 235
SD51003D Z3/8 Z3/8D -90 222.5
SD51003D01 Z3/8 266
24GL SD51007D01 75 Z1/4 Z1/4 0 90 222
SD51007D02 A2671 Z1/4D -45 200
30G SD51004 64 / 3/8"NPTF / 45 290
SD51004N01 Z1/4 272
SD51004N03 350
SD51004N04 3/8"NPTF / 270
SD51004N 3/8"NPTF / 90 45 239.5
SD51004D 3/8"NPTF D -90 45 222.5
SD51004D01 256
SD51004D02 3/8"NPTF D 3/8"NPTF 135 45 248
SD51004D03 0 230

Deixe um recado

A Jiaxing Shengding Machinery Co., Ltd. originou-se da equipe principal de máquinas estabelecida por Sheng Zhonglin em 2003 e cresceu gradualmente. Foi registrado novamente e estabelecido em 2007. A SAND tem aderido ao caminho da inovação independente por muitos anos. Todos os produtos são pesquisados ​​e desenvolvidos de forma independente, e novos produtos são introduzidos continuamente, tornando-se o primeiro fabricante profissional de gás de freio de mola na mesma indústria na China.
Domine as informações em primeira mão

Notícias

product

Próxima página

Visualizações Notícias
Conhecimento do produto

O Câmara de Freio S-cam está normalmente localizado no sistema de freios de veículos pesados, como caminhões, ônibus e reboques. Especificamente, faz parte do sistema de freio a tambor. A câmara de freio S-cam está conectada às sapatas de freio e desempenha um papel crucial na aplicação da força necessária para acionar os freios.

Para ser mais específico, a câmara de freio S-cam geralmente é montada na placa de apoio ou na aranha do freio, localizada dentro do conjunto do tambor do freio. Está posicionado perto do eixo e da extremidade da roda do veículo.

Dentro do conjunto do freio a tambor, a câmara de freio S-cam é conectada a um S-cam, que é um mecanismo rotativo em forma de came. À medida que a pressão do ar é aplicada à câmara do freio, o diafragma e o mecanismo pushrod dentro da câmara do freio S-cam ativam o S-cam. A rotação do S-cam, por sua vez, empurra as sapatas de freio para fora, fazendo com que elas entrem em contato com a superfície interna do tambor de freio. Isso cria atrito entre as sapatas ou pastilhas de freio e o tambor ou disco, resultando na desaceleração ou parada completa do veículo.

O papel da Câmara de Freio S-cam é crucial para garantir desempenho e segurança de frenagem eficazes. Ele fornece a força mecânica necessária para acionar os freios e gerar o atrito necessário para desacelerar ou parar o veículo. A manutenção e inspeção adequadas da câmara de freio S-cam são essenciais para garantir sua operação confiável e contribuir para a segurança geral do sistema de frenagem.
